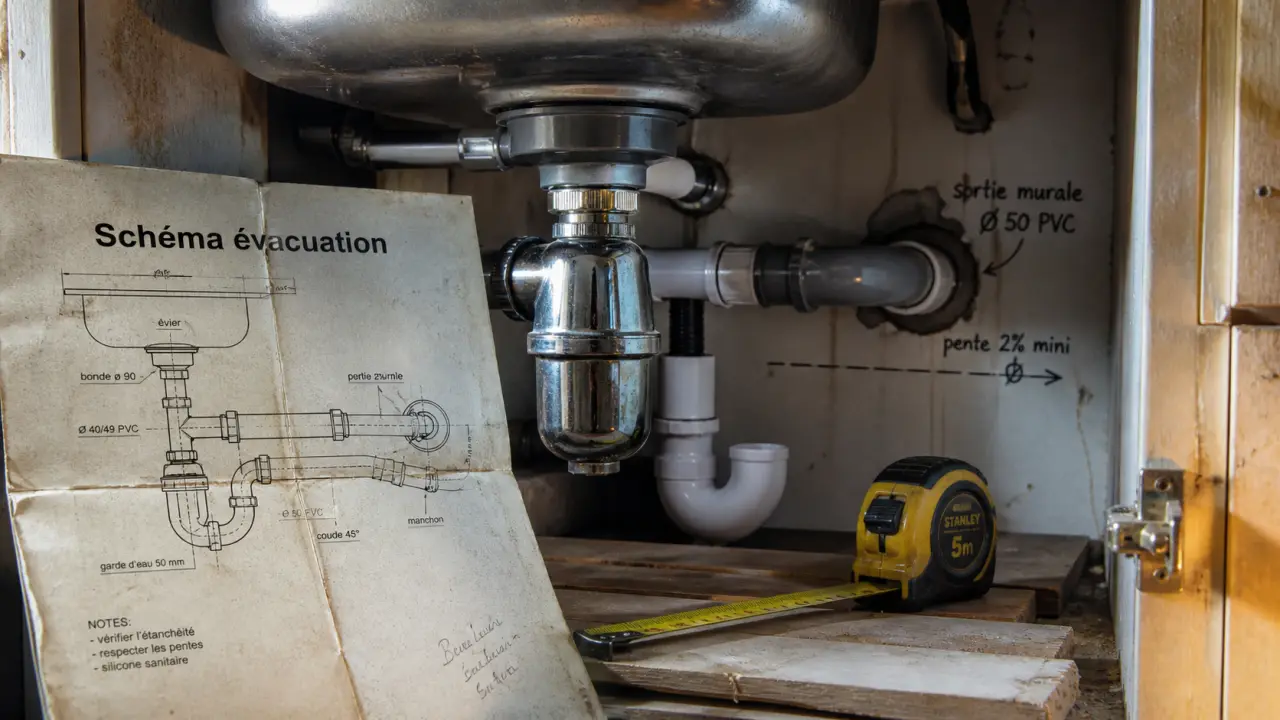

Un schéma d’évacuation d’évier de cuisine sert à vérifier le trajet des eaux usées avant la pose des raccords. Il aide à placer la bonde, le siphon, la canalisation murale et, si nécessaire, le tuyau du lave-vaisselle. Les repères à garder en tête sont simples : un diamètre adapté, une sortie murale à la bonne hauteur, un siphon accessible et une pente régulière.
Lire le schéma : ce qui se passe sous l’évier
Sous un évier de cuisine, deux circuits cohabitent. Le circuit d’alimentation amène l’eau froide et l’eau chaude vers le robinet. Le circuit d’évacuation récupère les eaux grises de l’évier et les dirige vers le réseau d’eaux usées. Sur un schéma plomberie évier cuisine, ces deux circuits peuvent se croiser visuellement, mais ils n’ont ni le même rôle ni les mêmes contraintes.
Le trajet type des eaux usées
Le parcours commence à la bonde, fixée au fond de la cuve. L’eau descend ensuite vers le siphon, puis rejoint le tuyau d’évacuation horizontal ou légèrement incliné, avant d’arriver à la sortie murale. De là, elle part vers la canalisation principale, parfois appelée drain ou chute selon la configuration du logement.
Dans un schéma lisible, les éléments à repérer sont la bonde, le siphon, la garde d’eau, le tuyau d’évacuation, les raccords, la sortie murale et le sens d’écoulement. Si un lave-vaisselle est présent, son tuyau d’évacuation rejoint généralement le même circuit via un raccord spécifique ou un siphon double sortie.
Le rôle du siphon et de la garde d’eau
Le siphon ne sert pas seulement à relier deux tuyaux. Il retient une petite quantité d’eau, appelée garde d’eau, qui bloque les remontées d’odeurs. Sans cette réserve d’eau, ou avec un siphon mal posé, les odeurs du réseau peuvent remonter directement dans la cuisine.
Le siphon doit aussi rester accessible. En cuisine, les graisses, les résidus alimentaires et les dépôts fins finissent souvent par s’y accumuler. Prévoir un démontage facile sous le plan de travail évite de transformer un simple nettoyage en intervention compliquée.
Diamètre, hauteur et pente : les repères à respecter
Le schéma d’évacuation ne sert pas seulement à organiser les pièces. Il sert surtout à dimensionner correctement l’installation. Un mauvais diamètre ou une sortie murale mal placée peut entraîner des bouchons chroniques, des bruits d’écoulement, des odeurs ou une reprise de chantier après la pose des meubles.
| Élément à prévoir | Repère utile | Pourquoi c’est important |
|---|---|---|
| Évier seul | Diamètre standard 40 mm | Adapté à l’évacuation courante d’un évier de cuisine |
| Évier avec lave-vaisselle sur le même drain | Diamètre 50 mm | Permet de mieux absorber les volumes d’eau cumulés |
| Sortie d’évacuation murale | Entre 50 et 60 cm du sol | Hauteur mentionnée dans les prescriptions liées au DTU 60.1 ou DTU 60.11 |
| Siphon | Accessible et démontable | Facilite l’entretien et limite les problèmes d’odeurs |
40 mm ou 50 mm : le choix dépend des appareils raccordés
Pour un évier seul, le diamètre standard du tuyau d’évacuation est de 40 mm. C’est le cas le plus simple : une bonde, un siphon, puis un raccord vers la sortie murale. Dès qu’un lave-vaisselle est raccordé sur le même drain, il faut prévoir un diamètre de 50 mm. Ce changement évite de sous-dimensionner l’installation lorsque l’évier et l’appareil évacuent de l’eau dans le même circuit.
Ce point est souvent négligé en rénovation, surtout lorsque l’évacuation existante semble déjà en place. Pourtant, un mauvais diamètre peut fonctionner quelques jours, puis montrer ses limites avec des écoulements lents et des bouchons répétés.
Hauteur de sortie murale : anticiper avant les meubles
La sortie d’évacuation murale doit se situer entre 50 et 60 cm du sol selon les prescriptions mentionnées du DTU 60.1 ou DTU 60.11. Cette plage facilite le raccordement du siphon et limite les montages forcés, avec des tuyaux tordus ou des pentes incohérentes.
Il faut vérifier cette hauteur avant la pose du meuble sous évier. Une sortie trop haute peut gêner l’écoulement gravitaire ; une sortie trop basse peut imposer des rallonges inutiles ou réduire l’espace disponible pour une poubelle, un tiroir technique ou un rangement.
Raccorder un lave-vaisselle sans compliquer l’installation
Le raccordement évier et lave-vaisselle est très fréquent en cuisine. L’objectif est de mutualiser l’évacuation sans intervenir lourdement sur la chute principale. Pour cela, on utilise soit un siphon double sortie, soit un raccord spécifique prévu pour recevoir le tuyau d’évacuation du lave-vaisselle.
Siphon double sortie : la solution la plus lisible
Le siphon double sortie permet de raccorder le lave-vaisselle directement sur le siphon de l’évier. Sur le schéma, cela se traduit par une branche supplémentaire qui arrive avant l’évacuation principale. L’avantage est double : le montage reste compact sous le plan de travail et la maintenance se concentre au même endroit.
Cette configuration est utile lorsque l’espace manque. Sous un évier moderne, on trouve souvent des tiroirs, des poubelles coulissantes, des flexibles de robinet, parfois un osmoseur ou un petit ballon. Plus le schéma est organisé, moins la plomberie empiète sur les volumes utiles.
Le détail qui évite les retours et les odeurs
Le tuyau du lave-vaisselle ne doit pas être ajouté au hasard sur une canalisation. Il doit rejoindre le circuit via une pièce prévue pour cet usage, avec un raccord stable et étanche. Un raccordement mal positionné peut favoriser les reflux, les dépôts ou les odeurs, surtout si le siphon ne conserve pas correctement sa garde d’eau.
Selon agencerenovdesign.fr, une installation mal réalisée provoquerait bouchons chroniques et odeurs dans 30 % des chantiers de rénovation cuisine coordonnés. Le même site évoque aussi une demande autour du schéma plomberie évier cuisine une fois par semaine, ce qui montre que la question revient souvent avant ou pendant les travaux.
Choisir les composants selon la configuration de la cuisine
Un schéma fiable ne se limite pas à une ligne entre l’évier et le mur. C’est un ensemble cohérent de pièces compatibles : bonde, siphon, tuyaux, raccords, joints et éventuelle sortie lave-vaisselle. Chaque pièce a son utilité. Si l’une est mal alignée, trop fragile ou difficile d’accès, tout l’ensemble perd en fiabilité. Penser l’évacuation par étapes aide à vérifier l’ordre logique : capter l’eau, bloquer les odeurs, orienter le flux, rejoindre le réseau, puis laisser assez d’accès pour démonter.
Siphon bouteille, tubulaire ou double sortie
Le siphon bouteille est compact et courant sous les éviers de cuisine. Il se démonte généralement facilement pour le nettoyage. Le siphon tubulaire peut convenir lorsqu’on cherche un cheminement plus direct ou une adaptation à une configuration particulière. Le siphon double sortie devient pertinent dès qu’un lave-vaisselle doit être raccordé au même circuit.
Côté budget, agencerenovdesign.fr cite un prix de 9 € à 25 € pour un siphon bouteille ou tubulaire, et de 12 € à 20 € pour une bonde standard. Ces montants restent modestes par rapport au coût d’une reprise de plomberie ou d’un démontage de meuble, d’où l’intérêt de choisir les bonnes pièces dès le départ.
Matériel à prévoir avant montage
- Une bonde adaptée à l’évier, simple ou double bac selon le modèle.
- Un siphon compatible avec la configuration, bouteille, tubulaire ou double sortie.
- Des tuyaux d’évacuation au bon diamètre : 40 mm pour un évier seul, 50 mm avec lave-vaisselle sur le même drain.
- Des raccords, joints et bagues de serrage compatibles.
- Un raccord spécifique si le lave-vaisselle ne se branche pas directement sur un siphon double sortie.
- De quoi contrôler l’étanchéité après montage : chiffon sec, récipient et observation après écoulement.
Montage logique et erreurs à éviter
Pour poser une évacuation d’évier de cuisine, mieux vaut suivre une progression simple plutôt que d’assembler les pièces au fur et à mesure. Commencez par présenter la bonde et le siphon sous l’évier, sans serrer définitivement. Vérifiez ensuite l’alignement avec la sortie murale, puis ajustez la longueur des tubes et l’orientation des raccords. Une fois le cheminement validé, serrez les bagues, raccordez le lave-vaisselle si nécessaire, puis testez à l’eau claire.
Les erreurs fréquentes qui créent des problèmes
- Pente insuffisante : l’eau stagne, les graisses se déposent et les bouchons apparaissent plus vite.
- Mauvais diamètre : un tuyau de 40 mm utilisé avec un lave-vaisselle raccordé peut devenir insuffisant.
- Siphon inaccessible : le nettoyage devient difficile, ce qui favorise les odeurs persistantes.
- Sortie murale mal placée : une hauteur incohérente complique le raccordement et peut imposer un montage peu fiable.
- Raccord lave-vaisselle improvisé : il augmente les risques de fuite, de reflux et de mauvais écoulement.
Le test final avant de refermer le meuble
Après montage, faites couler l’eau plusieurs minutes dans l’évier, puis lancez si possible une évacuation du lave-vaisselle. Passez un chiffon sec sous chaque raccord : la moindre trace d’humidité signale un serrage à reprendre ou un joint mal placé. Vérifiez aussi que l’eau s’écoule franchement, sans glouglou marqué ni remontée d’odeur.
Enfin, gardez l’accès au siphon dégagé. Une installation réussie n’est pas seulement étanche le premier jour ; elle doit rester contrôlable, démontable et facile à entretenir. C’est ce qui fait la différence entre un schéma correct sur le papier et une évacuation fiable au quotidien.
