La centrale de traitement d'air, ou CTA, est le moteur des systèmes CVC dans les bâtiments modernes. Plus qu'un simple appareil de ventilation, elle prépare l'air pour répondre aux exigences de température, d'humidité et de pureté des espaces tertiaires ou industriels. Dans un système de chauffage, la CTA diffuse une chaleur homogène tout en assurant un renouvellement constant de l'air, une fonction que les radiateurs classiques ne peuvent assumer seuls.
Qu'est-ce qu'une CTA dédiée au chauffage ?
Une centrale de traitement d'air est un équipement modulaire conçu pour modifier les caractéristiques de l'air pulsé. Contrairement à une unité de chauffage standard qui se limite à réchauffer l'air ambiant, la CTA traite l'air neuf extérieur, le mélange si nécessaire à l'air repris, puis le filtre et le chauffe avant de le distribuer via un réseau de gaines.
Au sein d'une installation CVC (Chauffage, Ventilation et Climatisation), la CTA centralise les flux. Pour le chauffage, elle utilise des batteries thermiques alimentées par de l'eau chaude, une pompe à chaleur ou des résistances électriques. Son but est de maintenir une température de consigne précise tout en éliminant le CO2 et les polluants accumulés à l'intérieur.
Le rôle du chauffage par air pulsé
Le chauffage par CTA repose sur la convection forcée. Une fois chauffé au contact de la batterie, l'air est propulsé par un ventilateur haute performance. Cette méthode permet une montée en température rapide dans les grands volumes. Elle offre une grande souplesse, car il est possible d'ajuster le débit d'air et la puissance de chauffe selon l'occupation réelle des locaux pour éviter le gaspillage.

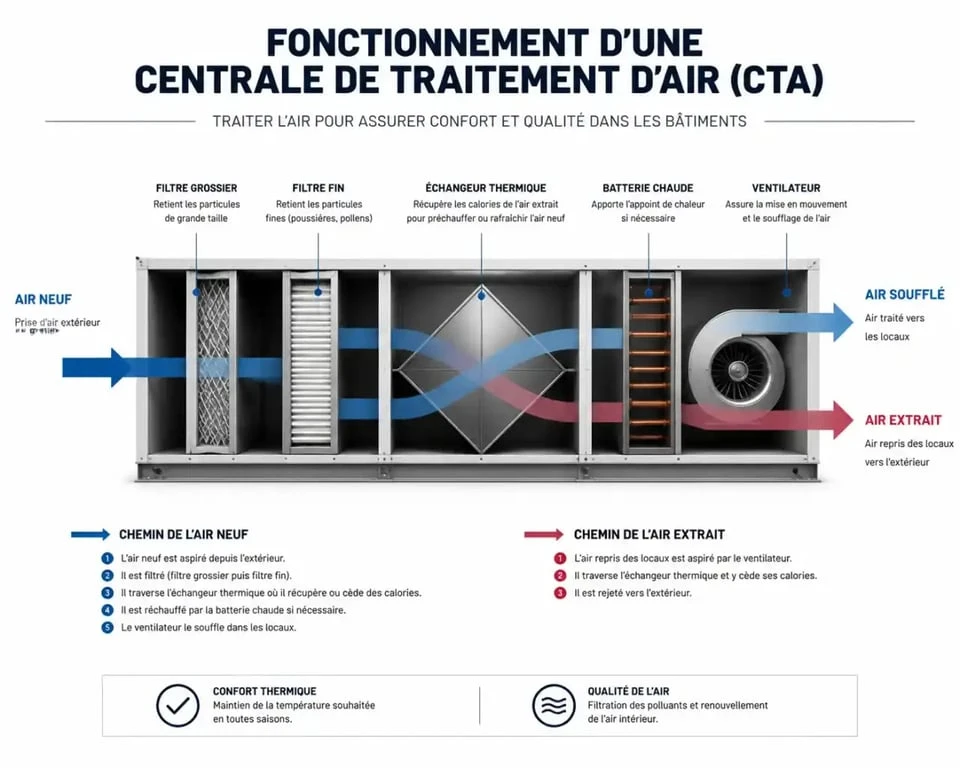

Les composants clés pour un traitement thermique efficace
La performance d'une CTA dépend de la synergie entre ses différents modules techniques.

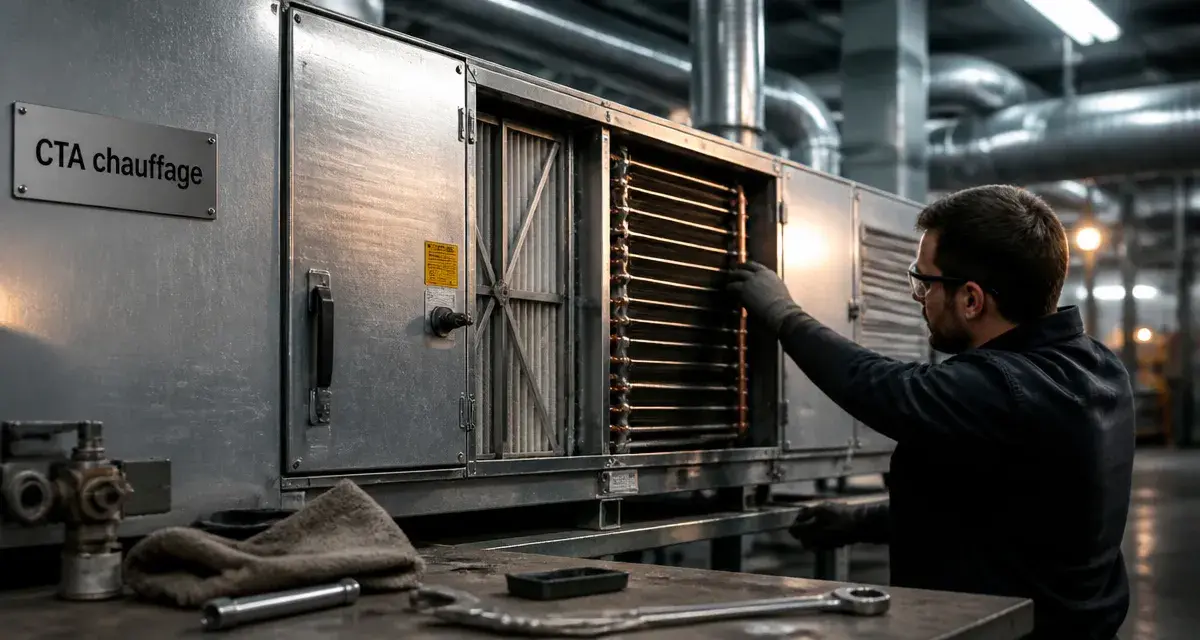

Le ventilateur de soufflage agit comme le moteur du système, surmontant les pertes de charge du réseau pour acheminer l'air. Les filtres, quant à eux, protègent les composants internes et assurent la santé des occupants en retenant poussières et particules fines. Au cœur de l'échange thermique, la batterie chaude utilise un faisceau de tubes à ailettes où circule un fluide caloporteur pour transmettre ses calories à l'air. Enfin, l'échangeur de récupération permet de préchauffer l'air neuf entrant en utilisant la chaleur de l'air vicié sortant, sans mélange des flux.
Certains modèles intègrent une section d'humidification pour corriger l'assèchement de l'air en hiver, évitant ainsi l'inconfort respiratoire ou la dégradation des matériaux sensibles. La précision de l'assemblage est ici déterminante : des joints d'étanchéité bien posés et une régulation fine permettent de sculpter le flux d'air pour qu'il épouse parfaitement les besoins thermiques de chaque zone, sans fuites de calories.
CTA simple flux vs double flux : quel choix pour le chauffage ?
Le choix de l'architecture est déterminant pour le bilan énergétique du bâtiment.
La CTA simple flux insuffle de l'air neuf traité, tandis que l'extraction de l'air vicié est gérée par un système indépendant ou une surpression naturelle. Bien que moins coûteuse à l'achat, elle perd les calories contenues dans l'air extrait, obligeant la batterie chaude à un effort constant pour chauffer l'air extérieur froid.
La CTA double flux est devenue la norme pour les bâtiments basse consommation. Elle gère simultanément l'introduction d'air neuf et l'extraction d'air vicié. Grâce à son échangeur thermique, elle récupère jusqu'à 90 % de la chaleur sortante pour la transférer à l'air entrant. Pour le chauffage, ce gain est majeur : l'air arrive sur la batterie chaude déjà préchauffé, réduisant drastiquement la consommation d'énergie.
| Caractéristique | CTA Simple Flux | CTA Double Flux |
|---|---|---|
| Coût d'installation | Modéré | Élevé |
| Récupération d'énergie | Nulle | Optimale (jusqu'à 90%) |
| Confort thermique | Correct | Excellent |
| Encombrement | Réduit | Important |
Les bénéfices d'une CTA pour le confort et l'énergie
Investir dans une CTA apporte des avantages qui dépassent la simple gestion de la température.
La qualité de l'air intérieur (QAI) est maîtrisée par une filtration continue, réduisant la présence d'allergènes et de polluants. La diffusion par le haut évite les zones froides au sol, créant un environnement thermique homogène. Par ailleurs, la modulation de débit (VAV) permet d'adapter la puissance en temps réel selon l'occupation des pièces, divisant parfois par deux la facture énergétique liée à la ventilation.
Enfin, la maintenance centralisée simplifie l'entretien. Regrouper les éléments techniques en un seul point facilite le remplacement des filtres et le contrôle des moteurs, garantissant ainsi une longévité accrue à l'ensemble du système de chauffage.
Intégration et critères de sélection d'un système de traitement d'air
Le dimensionnement du débit d'air est le premier critère de sélection. Il doit compenser les déperditions thermiques tout en respectant les taux de renouvellement réglementaires. Un sous-dimensionnement crée une sensation de froid, tandis qu'un sur-dimensionnement génère des nuisances sonores et une surconsommation électrique.
Le choix de l'échangeur est tout aussi crucial. Les modèles à plaques évitent tout mélange de flux, tandis que les échangeurs rotatifs sont plus compacts et récupèrent également l'humidité. La connectivité via une GTB (Gestion Technique du Bâtiment) est désormais indispensable pour piloter le chauffage à distance et anticiper les pannes grâce à la maintenance prédictive.
En résumé, la CTA est une solution sophistiquée qui transforme l'air extérieur en un vecteur de confort précis. En combinant filtration haute efficacité, récupération d'énergie et régulation intelligente, elle s'impose comme le pilier de l'efficacité énergétique des bâtiments.
