Une manivelle cassée ou qui tourne mal suffit à rendre un volet roulant pénible, voire inutilisable. La réparation reste souvent accessible sans démonter tout le volet, à condition d’identifier la bonne pièce : forme de tringle, longueur, diamètre et système de fixation. Avant d’acheter une manivelle complète ou une simple poignée, quelques vérifications évitent la plupart des erreurs de compatibilité.
Avant de démonter : comprendre ce que vous remplacez vraiment

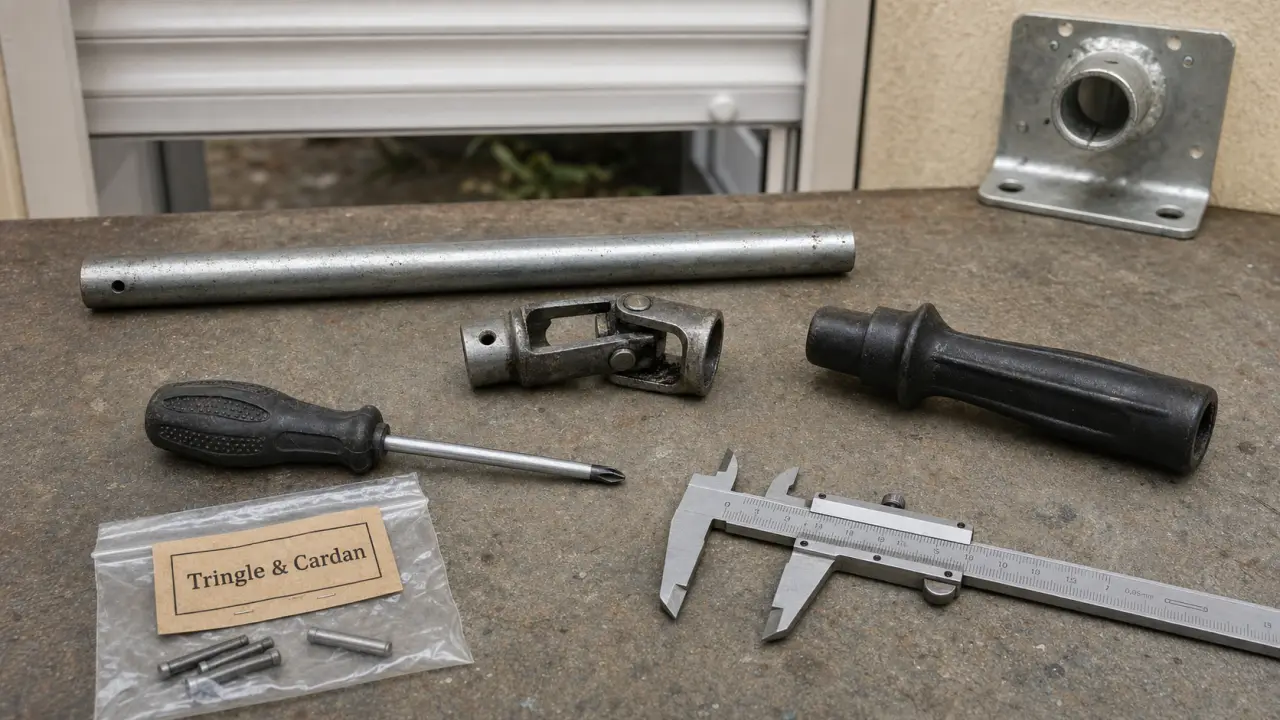

Sur un volet roulant manuel, la manivelle n’est pas seulement une poignée. Elle forme un ensemble qui transmet le mouvement jusqu’au mécanisme du volet, le plus souvent via une tringle oscillante reliée au cardan. Le cardan se situe à la sortie du caisson ou en haut de la manivelle, c’est lui qui assure la liaison entre la manœuvre manuelle et le treuil du volet.
Manivelle complète, tringle ou poignée seule ?
Avant de commander une pièce, observez précisément la zone endommagée. Si seule la poignée basse est cassée, il est parfois inutile de remplacer toute la manivelle. Si la tringle est tordue, fissurée ou trop usée au niveau de la fixation, une manivelle complète sera plus sûre. Si le jeu vient du haut, au niveau du cardan, le problème peut aussi concerner la fixation ou le cardan lui-même.
Cette distinction compte pour le coût, mais aussi pour le temps de réparation. Remplacer une poignée de manivelle demande en général moins de mesures qu’une tringle complète. En revanche, changer l’ensemble impose de vérifier la longueur, la forme et le diamètre pour retrouver un mouvement fluide et éviter un effort inutile sur le mécanisme.
Les mesures à relever avant achat
La tringle d’une manivelle de volet roulant peut être ronde ou hexagonale. Sa longueur varie selon la configuration de la fenêtre, avec des tringles pouvant mesurer entre 1 et 3 m. Certains fabricants proposent des longueurs standardisées : AMC Production annonce par exemple une longueur standard de 1300 mm, ainsi que des alternatives en 1600 mm et 2000 mm.
Mesurez aussi le diamètre intérieur et extérieur de la tringle, idéalement avec un pied à coulisse. Cette mesure évite d’acheter une pièce qui semble compatible en photo, mais qui ne s’emboîte pas correctement sur le cardan ou dans la poignée. Si votre ancienne manivelle est encore en place, prenez une photo de la fixation haute et de la poignée basse avant démontage. Vous gagnerez du temps au moment de comparer les modèles.
Vis ou goupille : le détail qui change la méthode
Deux cas de figure reviennent le plus souvent : une fixation par vis ou une fixation par goupille. Le principe reste simple, mais il faut le reconnaître avant de forcer. Une erreur à ce stade peut agrandir un perçage, abîmer la tringle ou rendre le remontage moins solide.
| Élément à identifier | Ce que vous voyez | Outil utile | Point de vigilance |
|---|---|---|---|
| Fixation par vis | Tête de vis visible, souvent cruciforme | Tournevis adapté | Ne pas foirer l’empreinte de la vis |
| Fixation par goupille | Petit axe traversant la tringle ou la poignée | Chasse-goupille, marteau | Bien soutenir la pièce avant de frapper |
| Tringle ronde | Tube circulaire | Pied à coulisse | Vérifier diamètre intérieur et extérieur |
| Tringle hexagonale | Profil à six faces | Mètre, pied à coulisse | Choisir une pièce de même forme |
Reconnaître une fixation à vis
Sur une manivelle à visser, la vis peut se trouver au niveau du cardan en sortie de manivelle ou sur la poignée. Une vis cruciforme est fréquente. Utilisez un tournevis bien ajusté : trop petit, il risque d’endommager l’empreinte ; trop grand, il ne prendra pas correctement. Si la vis résiste, maintenez fermement la tringle et dévissez progressivement, sans mouvement brusque.
Reconnaître une fixation à goupille
Une goupille ressemble à un petit axe inséré en travers. Pour la retirer, on utilise généralement un chasse-goupille et un marteau. La difficulté n’est pas de frapper fort, mais de frapper droit. Posez la poignée ou la tringle sur un support stable, alignez le chasse-goupille avec l’axe, puis chassez la goupille par petits coups réguliers. Cette méthode limite le risque de tordre la pièce.
Préparer le remplacement sans abîmer le volet
Une bonne préparation rend l’intervention plus rapide et limite les mauvaises surprises. L’objectif n’est pas de démonter tout le mécanisme, mais de travailler proprement sur la partie accessible : poignée, tringle et liaison au cardan.
Les outils à prévoir
Pour remplacer une manivelle de volet roulant, prévoyez un tournevis, une pince plate, un mètre, un pied à coulisse si possible, et éventuellement un marteau avec chasse-goupille. Gardez aussi un petit récipient pour les vis ou goupilles retirées. Ces pièces sont faciles à perdre, surtout lorsqu’on travaille près d’une fenêtre ou au-dessus d’un appui étroit.
Si la manivelle est ancienne, prenez quelques minutes pour nettoyer la zone de fixation avant démontage. La poussière, les dépôts et l’oxydation peuvent masquer une vis ou gêner la sortie d’une goupille. Un simple essuyage permet souvent de voir clairement le type d’assemblage et d’éviter une fausse manœuvre.
Le bon réflexe : comparer l’ancienne et la nouvelle pièce
Avant toute installation, posez l’ancienne manivelle à côté de la nouvelle. Comparez la longueur, la forme de la tringle, les perçages, le diamètre et l’orientation de la poignée. Cette vérification paraît évidente, mais elle évite d’engager une pièce incompatible dans le cardan ou de serrer une fixation qui ne tombe pas parfaitement en face.
Un trou de goupille décalé de quelques millimètres, une tringle hexagonale confondue avec une ronde, une poignée en S orientée dans le mauvais sens peuvent créer un effort parasite à chaque montée du volet. À la longue, cette contrainte fatigue le cardan et donne l’impression que le volet est dur, alors que la cause vient seulement d’un assemblage mal aligné.
Remplacer la manivelle étape par étape
Une fois la compatibilité confirmée, le remplacement se fait généralement en quelques opérations simples. Travaillez volet à l’arrêt, sans tirer sur la tringle pendant le démontage. Si le tablier du volet est déjà bloqué ou si le treuil force anormalement, ne compensez pas en utilisant la nouvelle manivelle comme levier : il faut d’abord comprendre l’origine du blocage.
1. Démonter l’ancienne manivelle
Commencez par la fixation basse si vous remplacez seulement la poignée. Pour une manivelle complète, intervenez aussi au niveau du cardan. Sur un modèle à vis, dévissez calmement puis retirez la tringle. Sur un modèle à goupille, chassez l’axe avec l’outil adapté, puis dégagez la pièce. Si une poignée haute ou un bloqueur gêne l’accès, retirez-le uniquement si nécessaire et notez son sens de montage.
2. Installer et aligner la nouvelle pièce
Insérez la nouvelle tringle dans la poignée ou dans le cardan selon le cas. Alignez les trous de fixation avant de visser ou de remettre une goupille. Ne serrez pas définitivement tant que l’ensemble n’est pas bien positionné. La manivelle doit pouvoir osciller naturellement, sans frottement contre le mur, le dormant ou l’habillage de la fenêtre.
3. Fixer puis tester le fonctionnement
Serrez la vis sans excès ou remettez la goupille en place avec des coups légers et contrôlés. Ensuite, actionnez le volet lentement sur quelques tours. Le mouvement doit être régulier, sans claquement ni torsion visible de la tringle. Testez la montée et la descente, puis vérifiez que la poignée se replie ou se range correctement si le modèle le permet.
Choisir la bonne pièce et éviter les erreurs fréquentes
Le plus sûr est de choisir une manivelle aussi proche que possible de l’ancienne. Les pages de pièces détachées peuvent proposer de nombreux modèles : Tout pour les volets affiche par exemple une catégorie avec 45 article(s), dont une plage visible 1-32. Ce choix est utile, mais il impose de filtrer avec méthode plutôt que de se fier uniquement à l’apparence.
- Ne commandez pas seulement “une manivelle blanche” : vérifiez d’abord la forme de tringle, la longueur et la fixation.
- Ne mélangez pas vis et goupille : les perçages et les assemblages ne se remplacent pas toujours sans adaptation.
- Ne forcez pas sur le cardan : s’il résiste, la pièce n’est peut-être pas alignée ou pas au bon diamètre.
- Ne remplacez pas tout systématiquement : une poignée de manivelle, un bloqueur ou une tringle peuvent parfois être changés séparément.
Les modèles anciens demandent une attention particulière, car les dimensions ou les perçages peuvent différer des pièces récentes. Si vous ne retrouvez aucune référence, partez de mesures fiables et de photos nettes. En cas de doute, privilégiez un vendeur capable de confirmer la compatibilité avec le cardan, la tringle et le type de fixation. C’est souvent cette vérification en amont qui transforme une petite réparation en intervention rapide, propre et durable.
