Le branchement d’un spot en parallèle est la méthode la plus utilisée pour raccorder plusieurs spots LED au plafond, dans un faux plafond ou via une boîte de dérivation. Le principe est simple, le positif rejoint le positif et le négatif rejoint le négatif. Selon que les spots fonctionnent en 12V, 24V ou 230V, avec ou sans transformateur, les précautions ne sont pas les mêmes.
Comprendre le branchement en parallèle avant de câbler
Dans un circuit parallèle, chaque spot reçoit son alimentation par un chemin distinct. Le fil positif part de l’alimentation, du transformateur ou de la boîte de dérivation, puis rejoint le positif de chaque spot. Le fil négatif suit la même logique avec les bornes négatives. On passe ainsi du premier spot au deuxième, puis au troisième, jusqu’au dernier luminaire.
Cette organisation évite l’effet “guirlande” du montage en série. Si un spot branché en parallèle tombe en panne, les autres peuvent continuer à fonctionner, car le courant dispose d’autres chemins. C’est un point important dans une cuisine, un salon, un couloir ou une salle de bain, où plusieurs points lumineux sont commandés par un seul interrupteur.
Le schéma mental à retenir
Imaginez deux lignes qui circulent dans le plafond, une ligne d’alimentation positive et une ligne négative. Chaque spot vient se raccorder sur ces deux lignes, comme une dérivation. Si l’installation part d’un transformateur LED, le positif du transformateur rejoint le positif du premier spot, puis celui du deuxième. Le négatif du transformateur rejoint le négatif du premier spot, puis celui du deuxième. La règle reste la même jusqu’au dernier spot.
Cette logique vaut pour de nombreuses configurations de spots LED, à condition de respecter le type d’alimentation prévu par le fabricant. Les spots encastrés GU10 se raccordent en parallèle. Un mauvais montage peut provoquer un vacillement ou une panne.
Parallèle ou série : le choix qui change tout
Les deux types de circuit d’éclairage les plus courants sont le circuit parallèle et le circuit en série. Ils ne se comportent pas de la même façon, surtout lorsqu’un spot ne fonctionne plus ou lorsque l’alimentation impose des contraintes particulières.
| Critère | Branchement en parallèle | Branchement en série |
|---|---|---|
| Principe | Plus avec plus, moins avec moins, chaque spot sur sa dérivation | Les spots sont raccordés les uns à la suite des autres |
| En cas de panne d’un spot | Les autres spots peuvent rester allumés | Le circuit peut être interrompu selon la configuration |
| Usage courant | Spots LED, spots encastrables, GU10, circuits 12V, 24V ou 230V adaptés | Cas spécifiques, souvent liés à certaines alimentations LED |
| Risque principal | Mauvaise polarité, surcharge, mauvais transformateur | Confusion avec un circuit prévu pour du parallèle |
Le cas des alimentations à courant constant
Une partie des erreurs vient des mentions techniques inscrites sur certains boîtiers : “current constant”, “no-load”, tension primaire ou tension secondaire. Un exemple relevé sur une alimentation indique PRI 220-240V, 50Hz, 8,1W, 80mA, avec une sortie pouvant mentionner 330V no-load, 72V, 7,2W et 100mA. Ces informations peuvent prêter à confusion, car une alimentation à courant constant ne se câble pas toujours comme une alimentation à tension constante.
Ne choisissez pas série ou parallèle uniquement parce que cela semble logique. Vérifiez la notice du spot et de l’alimentation LED. Un transformateur ou un driver prévu pour des spots en parallèle ne doit pas être utilisé comme s’il alimentait une chaîne en série. En cas de doute sur les mentions du boîtier, mieux vaut faire valider l’installation par un électricien.
Matériel et préparation : ce qu’il faut vérifier avant de percer
Un branchement propre commence avant le raccordement. Préparez le matériel, contrôlez la compatibilité des spots et repérez le parcours des câbles. Une installation de spots encastrables demande généralement des spots LED avec leurs supports, une douille de culot adapté, une boîte de dérivation, des dominos ou connecteurs adaptés, du câble conducteur haute température, un tournevis, une pince coupante, une pince à dénuder, une scie à cloche et un compas muni d’un crayon pour tracer les emplacements.
Si vos spots fonctionnent en basse tension, un transformateur LED est nécessaire. La distance maximale de 3 mètres entre le spot ou luminaire et son transformateur est citée dans plusieurs recommandations d’installation. Il faut la garder en tête au moment de positionner les points lumineux, surtout dans un faux plafond où l’accès devient difficile une fois la pose terminée.
Prévoir une marge dans le plafond
Un bon circuit d’éclairage ne se juge pas seulement au fait qu’il s’allume. Il faut aussi laisser une marge de pose à l’installation. Dans un plafond, cela passe par des raccordements accessibles, des câbles non écrasés, un transformateur qui ne chauffe pas dans un volume trop confiné et une puissance totale cohérente avec l’alimentation. Ce détail discret fait souvent la différence entre un montage qui fonctionne le jour de la pose et une installation fiable dans le temps.
Adapter le matériel à la pièce
L’indice de protection dépend de l’environnement. Un IP20 est indiqué comme suffisant pour un éclairage intérieur dans une pièce à l’abri de l’humidité. Pour une salle de bain, un IP23 minimum est cité. Le choix doit aussi tenir compte de la zone d’installation et des projections possibles. Un spot prévu pour un salon ne doit pas être posé au hasard dans une pièce humide.
La nature du support compte également. Certaines recommandations distinguent des seuils d’épaisseur de 18 mm pour contre-plaqué, lattes, particules, fibres et bois massif résineux, et de 14 mm pour bois massif sans résine. Ces points rappellent qu’un spot encastrable se choisit aussi selon son environnement thermique et mécanique.
Brancher plusieurs spots LED en parallèle étape par étape
Avant toute intervention, coupez le courant électrique au tableau. Vérifiez que l’alimentation est bien interrompue avant de toucher aux conducteurs. Si vous n’êtes pas certain de votre circuit, si les couleurs de fils ne sont pas claires ou si l’installation existante semble ancienne, faites appel à un professionnel.
- Repérer les emplacements : tracez les futurs spots au compas muni d’un crayon, en respectant l’alignement et les distances nécessaires.
- Percer le plafond : utilisez une scie à cloche au diamètre adapté au support encastrable.

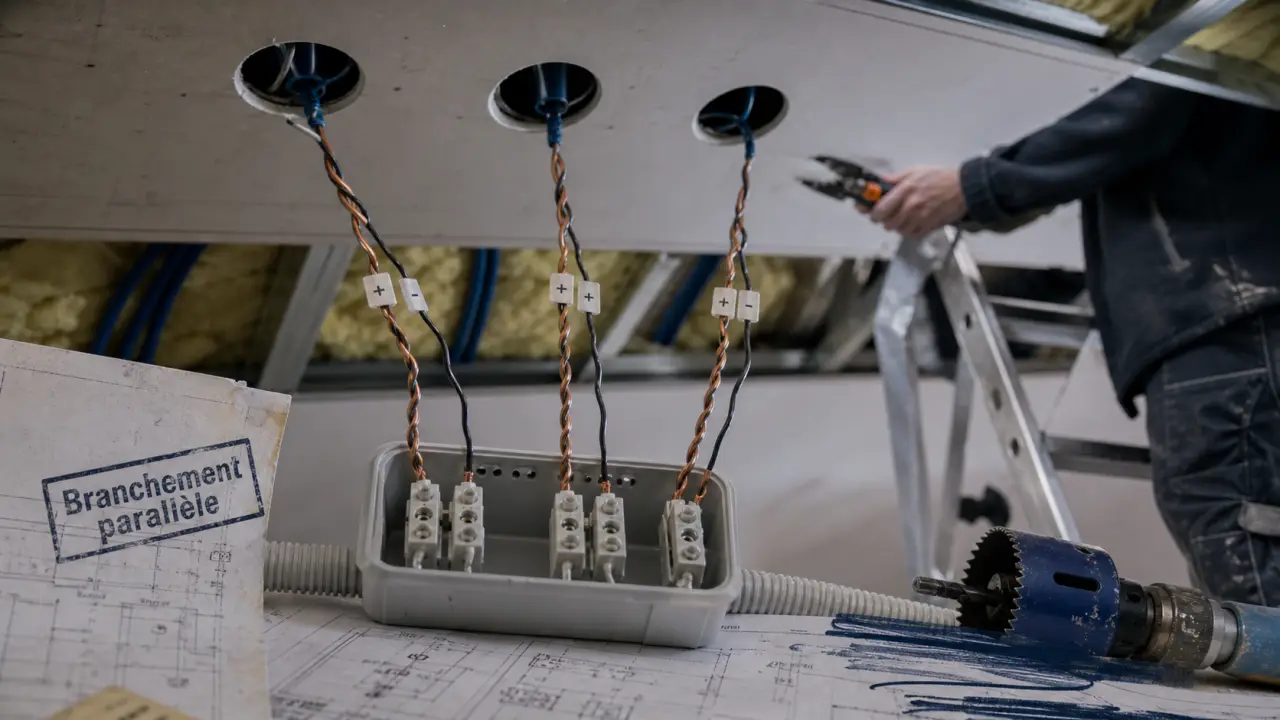

- Positionner la boîte de dérivation : elle peut être placée dans le plafond près du câble d’alimentation du circuit, en restant accessible autant que possible.
- Préparer les câbles : coupez et dénudez proprement les conducteurs avec les pinces adaptées.
- Raccorder en parallèle : reliez tous les positifs ensemble et tous les négatifs ensemble, depuis l’alimentation ou le transformateur jusqu’à chaque spot.
- Fixer les spots : installez l’ampoule sur son support, puis fixez l’ensemble. Certains modèles demandent d’enlever la pince circulaire en métal et la bague d’attache avant la mise en place.
- Tester l’installation : remettez sous tension seulement après avoir contrôlé les raccordements et l’absence de conducteur apparent.
Pour un spot GU10 en 230V, le raccordement se fait généralement sans transformateur, avec une douille adaptée. Pour des spots 12V ou 24V, le transformateur intervient entre l’alimentation du logement et les spots. Dans les deux cas, le montage parallèle garde la même logique de distribution : chaque luminaire est alimenté sur les mêmes lignes, et non placé à la suite comme dans une chaîne.
Normes, protections et erreurs à éviter
La norme NFC 15-100 est la référence citée pour les installations électriques au plafond. Les recommandations courantes mentionnent un circuit pouvant nécessiter un disjoncteur de 10 A et un câble de 1,5 mm². Ces valeurs ne dispensent pas de vérifier votre installation réelle, mais elles donnent un cadre de départ pour éviter les bricolages dangereux.
- Ne travaillez jamais sous tension : la coupure du courant est impérative avant le perçage, le dénudage ou le raccordement.
- Ne mélangez pas les types d’alimentation : un spot 12V ou 24V avec transformateur ne se traite pas comme un GU10 en 230V.
- Ne dépassez pas la puissance admise : additionnez la puissance des spots et vérifiez la capacité du transformateur ou du circuit.
- Ne négligez pas l’indice IP : IP20 en intérieur sec, IP23 minimum cité pour salle de bain.
- Ne cachez pas des raccords douteux : une boîte de dérivation et des connecteurs adaptés facilitent la maintenance.
Si un spot ne s’allume pas après remise sous tension, coupez de nouveau le courant avant toute vérification. Contrôlez la polarité, le serrage des connecteurs, la compatibilité du transformateur, l’état de la douille et la bonne insertion de l’ampoule. Si tous les spots restent éteints, le problème peut venir de l’alimentation générale, de l’interrupteur, du transformateur ou d’un raccord commun.
Un branchement de spots en parallèle est accessible à un bricoleur averti, mais il reste une intervention électrique. La bonne méthode consiste à privilégier la sécurité, la lisibilité du câblage et la conformité plutôt que la rapidité. Si un point technique vous échappe, l’intervention d’un électricien évite une panne, un échauffement ou une installation non conforme.
